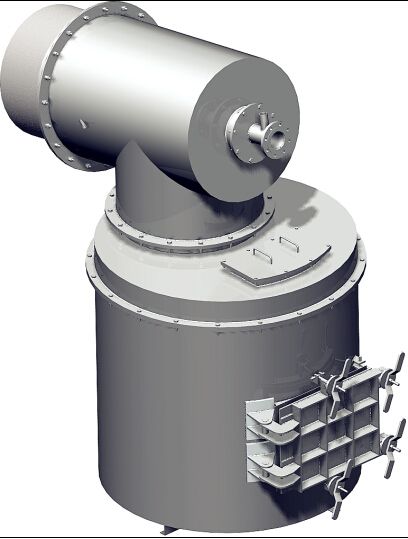

蓄熱式燒嘴的結構

　　燒嘴采用空氣、煤氣組合式, 由空氣蓄熱燒嘴、煤氣蓄熱燒嘴組合而成, 上加熱煤氣噴口在下, 空氣噴口在上, 下加熱燒嘴則反之; 盡量在鋼坯的上下表面形成還原性氣氛, 降低氧化燒損和表面脫碳。蓄熱式燒嘴的設計既要考慮低熱值燃氣的燃燒混合問題, 又要保證煤氣的完全燃盡, 同時實現爐膛溫度的均勻性, 因此采用雙流股蓄熱式燒嘴形式。

　　燃燒噴口是燃燒系統的關鍵部位, 合理的燃燒組織有賴于此, 在燃燒組織上既要確保燃氣在爐內充分燃燒, 不會在對面的蓄熱體內繼續燃燒而對其造成損壞, 同時又要合理促成低氧燃燒的實現, 避免出現局部的高溫過熱; 既強化爐溫的均勻性, 減少NO x 等有害氣體的生成, 又減小高溫下脫碳的發生。因此, 在噴口設計上要選擇最優的氣體出口速度和混合噴射角度。

　　燃料在噴口處邊混合邊燃燒, 空氣、煤氣在噴出過程中卷入周圍的爐氣, 稀釋空煤氣濃度, 低氧燃燒, 使煙氣中NO x 的產生大大降低, 減少了有害氣體的排放量。由于采用集中點火烘爐方式, 只要爐氣溫度高于700 ℃, 高爐煤氣噴入爐內就會燃燒, 且連續式加熱爐并不會頻繁地冷爐啟動, 因此將高溫段蓄熱式燒嘴配帶自動點火及火焰檢測系統是沒有必要的, 這樣既簡化了燒嘴結構、降低了投資, 也減少了高溫段存在的點火燒嘴經常燒損的情況。
